                                                                        如何掌握出線3根線的RGB外控線條燈接線技巧?

                                                                        返回列表來源:光臣照明 發布日期 2020-03-18 瀏覽:-

                                                                                 問:RGB外控線條燈出線怎么有做三根線的?到底如何接呢?

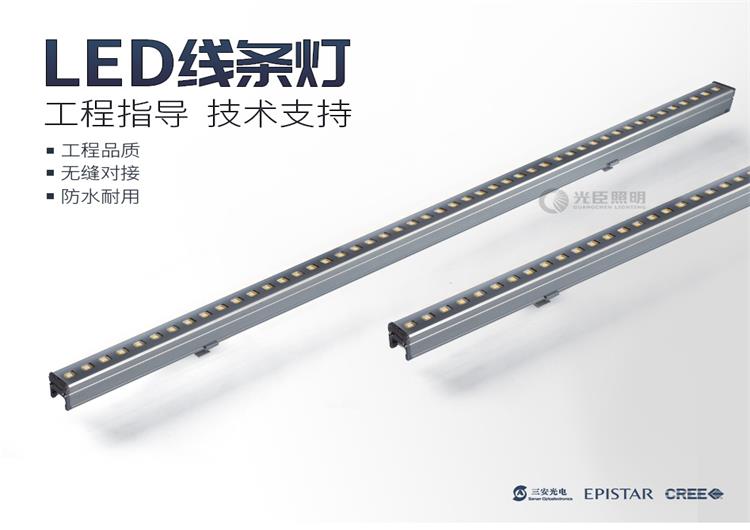

                                                                        DMX512全彩線條燈
                                                                                  答:RGB外控線條燈出線只有三根線的話,那說明這個燈具是串聯信號TTL的。TTL信號的燈具可以出線4條線和也可以出線3條線,為了省成本,現在有些廠家采用出線3根線的。我們一般建議做4根線,那樣客戶安裝更好分電源線和信號線。如果采用三根線它們分別是紅色,藍色,黃色的話,一般紅色是電源V+,藍色是電源V-和信號GND負極,黃色是信號TAD。也就是紅色接電源正極,黃色接控制器TAD。藍色線接電源V和信號GND。信號的負極和電源負極是共用一條線的。我們如果把藍線接到電源負極上面,就需在拿一條線把電源負極和控制器負極連接起來,反之,你如果把藍色接到控制器GND上面,拿自然也需要在拿一條線把控制器GND和電源V-連接起來,這就是共負極的意思,為了簡便安裝,如果廠家給你做的三線的led全彩線條燈,你讓他給你配三通插頭安裝,那樣我們中途安裝就很簡單,不需要中間在額外接共負的線了。

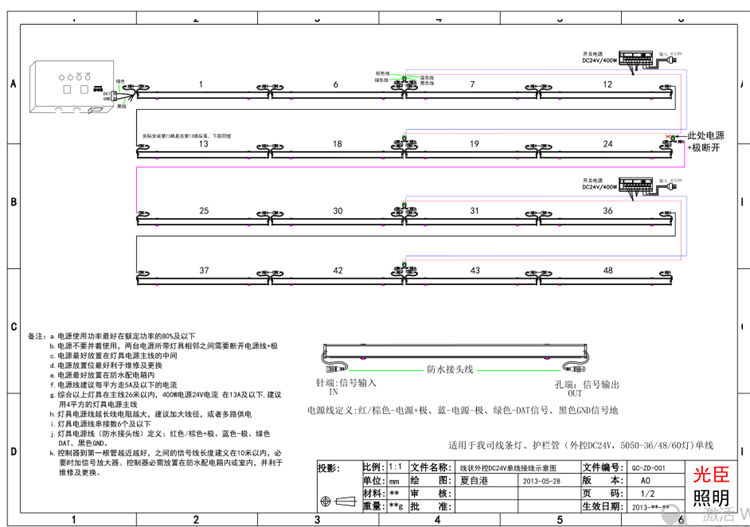

                                                                        TTL全彩線條燈接線圖
                                                                                  如果您對led全彩線條燈還有任何疑問??蓳艽蚬獬颊彰骺头娫捵稍?8826034118.
